Блок программного управления БПУ-А (R1BPU)

Предназначен для выдачи заданного количества управляющих команд на пробоотборник с электродвигателем или с электромагнитом в ручном и автоматическом режимах.

В автоматическом режиме блок выдает управляющие команды по времени или по объему протекающей по трубопроводу жидкости, период и количество которых задаются программой.







1. НАЗНАЧЕНИЕ

1.1. Контролер R1BPU-M я вляется одним из исполнений выпускаемой серии контролеров R1BPU, предназаченых

для интеграции технологических узлов пробоотборника в автоматизированные системы управления.

1.2. Контроллеры серии R1BPU обеспечивают следующие базовые режимы управления отбора проб:

- режим произвольного динтационного управления (ДУ) командами сетевого и/ или сигнального интерфейсов - от ПЛК,

узлов телемеханики и пр.управляющего оборудования - с возможностью перехода в автономный автоматический режим

(функция автопожхвата) на время потери ДУ;

- автономный автоматический режим в соответствии с заданными параметрами программы отбора проб контроллера R1BPU

1.3. Контраллеры R1BPU-M предназначен для работы с технологическим узлом пробоотборника серий МАВИК, СТАНДАРТ -

с 3 фазным подключением  на напряжение 220В 50Гц (электродвигатель с соединением обмоток треугольником)

1.4. Основной областью применения изделия являются технологии добычи, подготовки и перекачки нефти.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

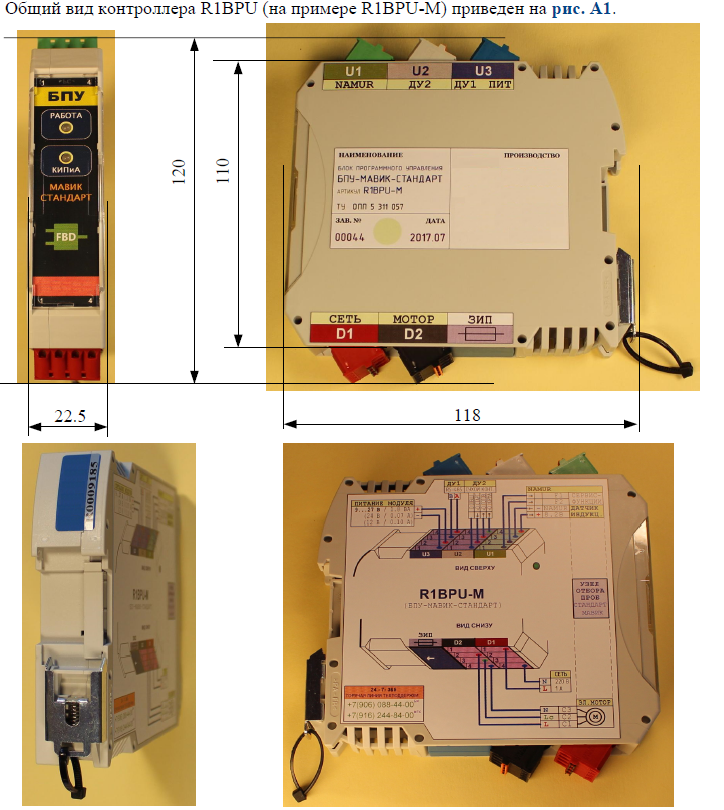

2.1. Габаритные размеры блока с установленными ответными клеммными частями(и без), мм (ШхВхГ), не болле 23х120х118 (и 23х110х118).

2.2. Масса блока с ответными клеммными частями и ЗИП,не более 140г.

2.3. Параметры цепи питания контроллеров серии R1BPU: постоянный ток 9...27 В, потребляемая мощность не более 1.6 ВА;

2.4. Параметры цепи входящего 1-фазного сетевого питания для привода:

а) 1 фаза, переменный ток 220 В, 50 Гц;

б) максимально допустимый потребляеемый приводом ток:

- ограничен аппаратно плавкой вставкой 3.15 "FAST";

- ограничен программно порогпми защиты:

- по динамическим (пусковым) токам: 1.0 А (в заводской настройке);

- по статическим токам: 0.32 А (в заводской настройке);

2.5. Параметры исходящей цепи питания для привода:

- 3 фазы, переменный ток 220 В, 50 Гц;

- номинальная мощьность электродвигителя привода: 25 Вт;

2.6. В полном объёме технические характеристики приведены в руководстве по эксплуатации ОПП 5 311 057 РЭ:

3. КОМПЛЕКТНОСТЬ ПОСТАВКИ (Таблица)

Поз.	Наименование,назначение	кол-во
1.	Блок БПУ-МВИК-СТАНДАРТ (артикул R1BPU-M) ОПП 3 311 057	1
2.	Комплект монтажных и запасных частей* в составе: 2.1 Запасная вставка плавкая(«предохранитель») 5х20 мм 3.15А ( либо 5А) FAST 1 2.2 Ответные части клеммных соединителей: гнездо кабельное  PHOENIX CONTACT-2.5/4 5	1
3.	USB-накопитель с документацией и сервисным ПО в составе: - Руководство по эксплуатации ОПП 5 311 057 РЭ, - Руководство по эксплуатации сервисного ПО ОПП 5 311 057.1 РЭ, - Сервисное ПО ОПП 5 311 057.1 (дистрибутив)
4.	Упаковочный лист	1



4. МАРКИРОВКА И ПЛОМБИРОВАНИЕ

4.1. Маркировка блока размещена на боковой стенке корпуса блока.

4.2. В маркировке блока указаны: предприятие-изготовитель, обозначение изделия, техничские условия,

заводской номер, дата выпуска (год, месяц).

4.3. Номерная индикаторная пломба нанесена на стык элементов корпуса.

4.4. Маркировка транспортной тары - в соответствии с ГОСТ 12192-96.

5. СРОКИ СЛУЖБЫ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Срок службы - 10 лет.

5.2. Изготовитель гарантирует соответствие изделия требваниям технических условий при соблюдении потребителем

руководства по эксплуатации в части назначения, условий транспортирования, хранения, монтажа и эксплуатации.

5.3. Гарантийный срок - 36 месяцев с даты отгрузки потребителю.

5.4. Отказ от гарантийных обязательств возможен исключительно в части и в отношении следующих дефектов и ими

обусловленых:

- дефектов, возникших вследствие критического нарушения требований руководства по эксплуатации в части назначения,

условий транспортирования,  хранения, монтажа и эксплуатации;

- дефектов, возникших в результате вскрытия блока, ремонта и /или внесения изменений в блок не уполномоченными лицами.





УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура, ºС:  от + 5 до + 40

относительная влажность воздуха, % при температуре +35ºС, не более:  80

атмосферное давление, кПа:  от 86 до 106
